Зміст
- Чому сипучі матеріали «залипають» у бункерах та силосах
- Вібраційний спонукач сипучих матеріалів: принцип дії та типи
- Зводоруйнівник для бункера: коли вібратора недостатньо
- Електромеханічний та пневматичний вібратор для бункера: порівняння
- Як запобігти зависанню зерна в бункері: практичні рішення
- Вибір вібратора для сипучих матеріалів залежно від умов роботи
- Поширені питання про площадочні вібратори

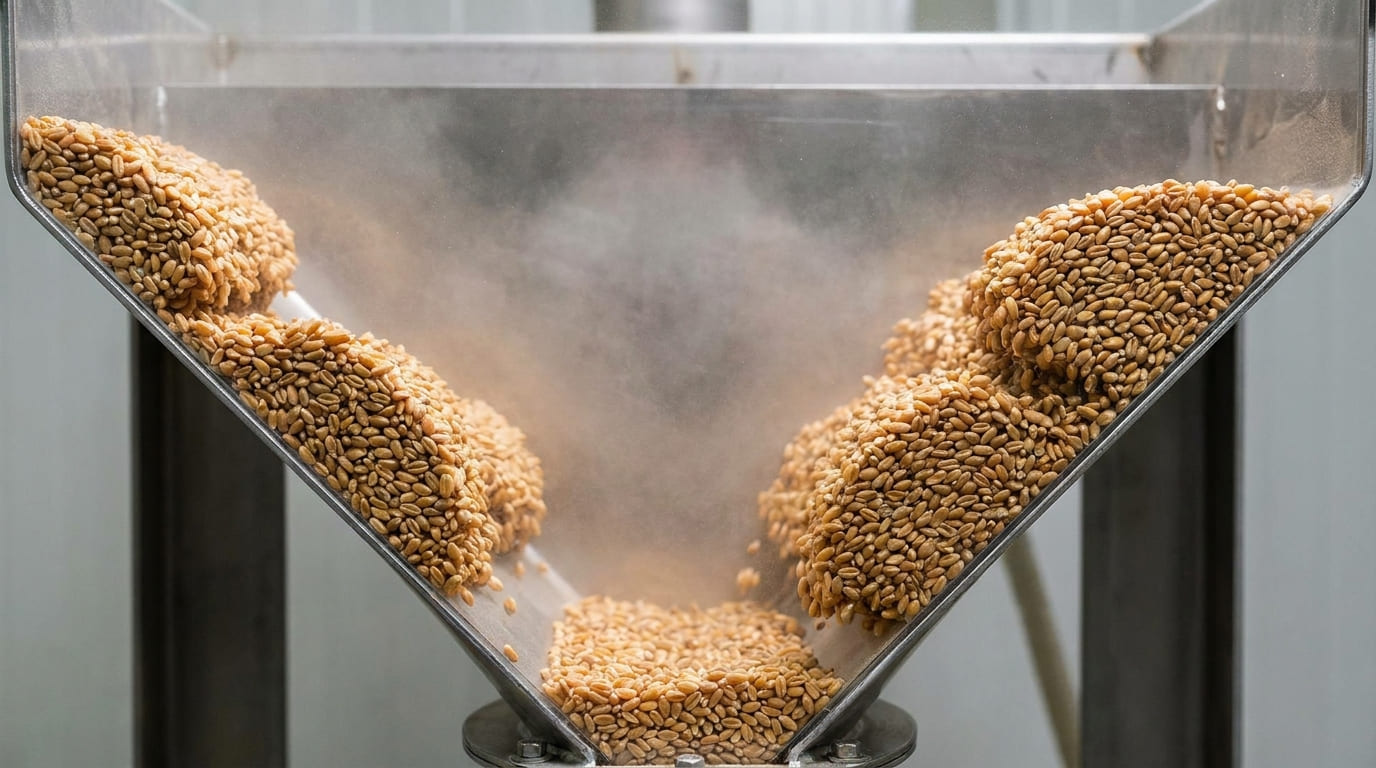

Чому сипучі матеріали «залипають» у бункерах та силосах
Зерно чи борошно в бункері – це не вода, яка завжди знайде вихід. Сипучі матеріали можуть зупинитися в будь-який момент і стояти так годинами, поки оператор не почне "боротися" з ними лопатою або кувалдою. Причина частіше не в несправності обладнання, а в самій природі матеріалу і форми ємності.
Механізм залипання простий. Частинки матеріалу зчіплюються між собою через вологу, статичну електрику або тривалий тиск вищих шарів, і сила цього зчеплення починає перевищувати силу гравітації. У результаті виникає або "склепіння" – коли матеріал утворює арку над горловиною і більше не сипеться, або "стовп" – коли тільки центральна частина бункера спорожнюється, а матеріал на стінках стоїть нерухомо.
Форма бункера має значення. Занадто пологі стінки, кути в зоні горловини, шорстка поверхня металу – усе це сприяє утворенню зависань. Деякі матеріали провокують проблему рідше, інші – майже завжди. Борошно дрібної фракції, вологе зерно, комбікорм із підвищеним вмістом жирів залипають набагато активніше, ніж суха крупа з рівною поверхнею.

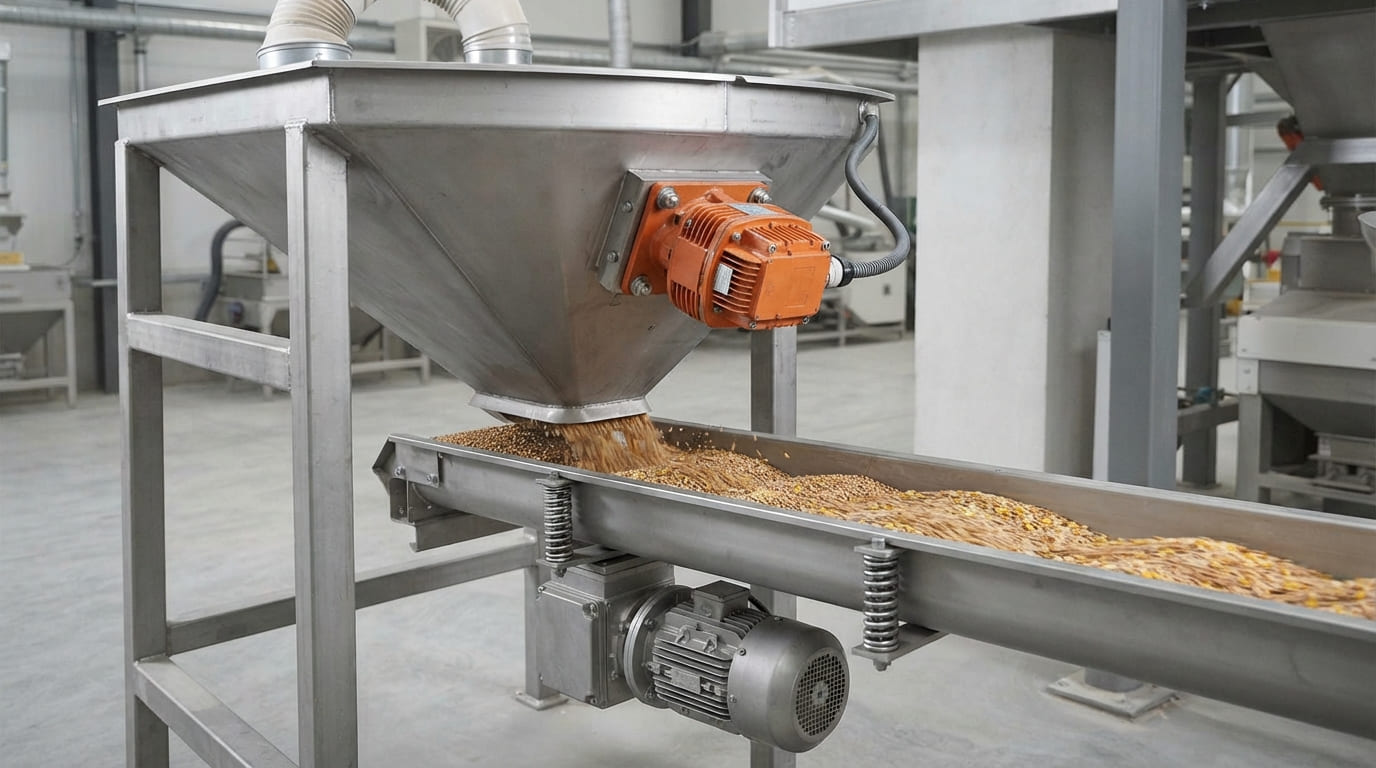

Вібраційний спонукач сипучих матеріалів: принцип дії та типи
Вібраційний спонукач зерна і будь-якого іншого сипучого матеріалу – це пристрій, що передає стінці бункера або силоса короткі ударні імпульси або безперервну вібрацію. Стінка коливається, тертя між частинками матеріалу і металом різко знижується, і матеріал починає рухатися під власною вагою.
Спонукач сипучих матеріалів буває кількох принципових типів залежно від джерела руху. Електромеханічні вібратори отримують живлення від мережі і перетворюють обертання ексцентрикового валу на вібрацію корпусу. Пневматичні – використовують стиснене повітря і бувають кульовими, роликовими, турбінними або поршневими. Перший варіант не потребує пневматичної інфраструктури, другий – не залежить від наявності електромережі і краще підходить для вибухонебезпечних зон.
Є також ударні пристрої – молотки , що діють одним потужним ударом по корпусу бункера. Їх використовують там, де потрібно розбити вже сформоване "зведення", а не запобігти його утворенню заздалегідь.

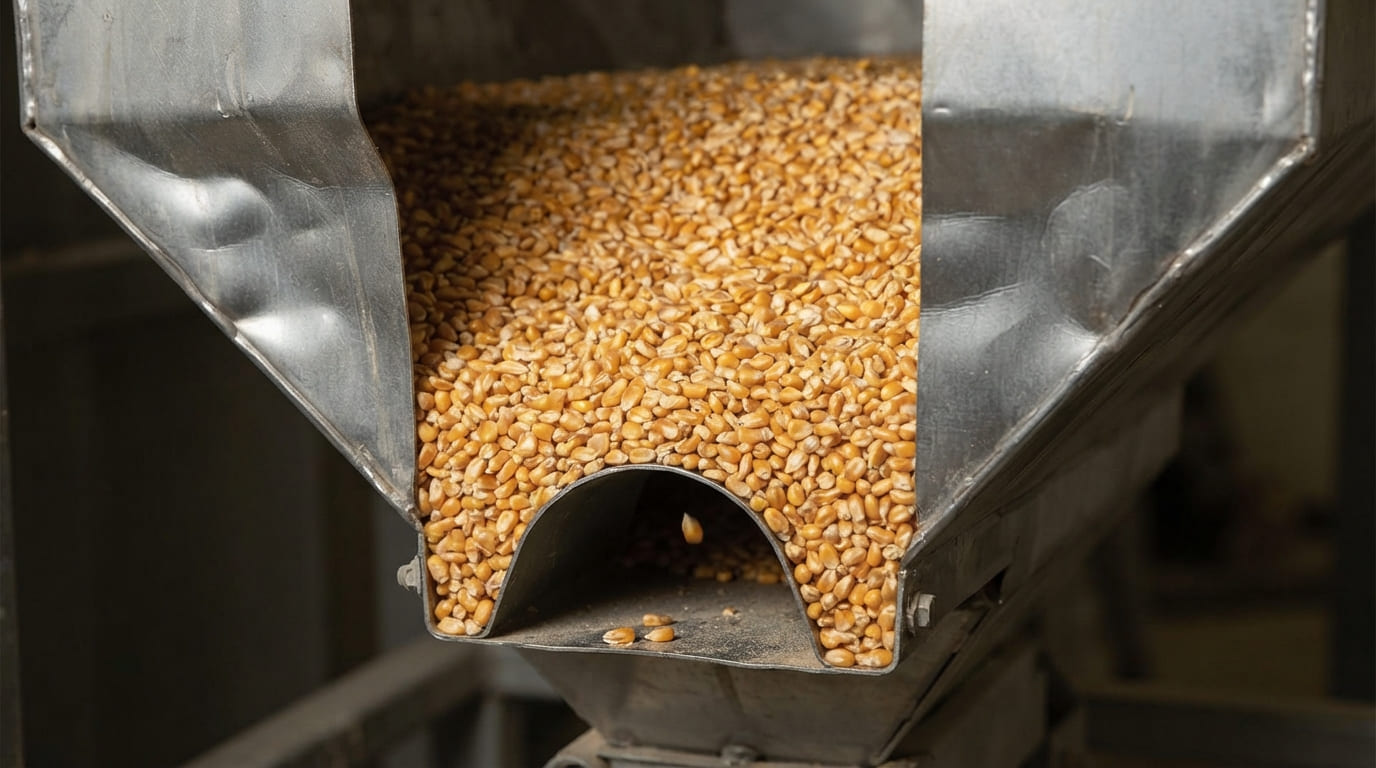

Зводоруйнівник для бункера: коли вібратора недостатньо
Звичайний зводоруйнівник бункера – це окремий клас обладнання, відмінний від вібратора. Вібратор рівномірно "розхитує" стінку і запобігає зависанню в поточному режимі. Зводоруйнівник же застосовують там, де матеріал уже утворив жорсткий міст або масив, який вібрацією просто так не зрушиш.
На практиці різниця стає помітною при роботі з матеріалами, що мають підвищену адгезію: волога крупа, злежале борошно, комбікорм після тривалого зберігання. У такому випадку вібратор змушений долати не просто тертя, а вже справжнє зчеплення між частинками. Тут до зони зависання направляють потужний ударний імпульс або вводять спеціальний зовнішній механічний розпушувач.
З нашого досвіду, найефективніший підхід – комбінований: вібратор у постійному режимі попереджає зависання при нормальній роботі, а зводоруйнівник підключається, коли матеріал уже встиг схопитися під час тривалої зупинки або після сезонного простою.

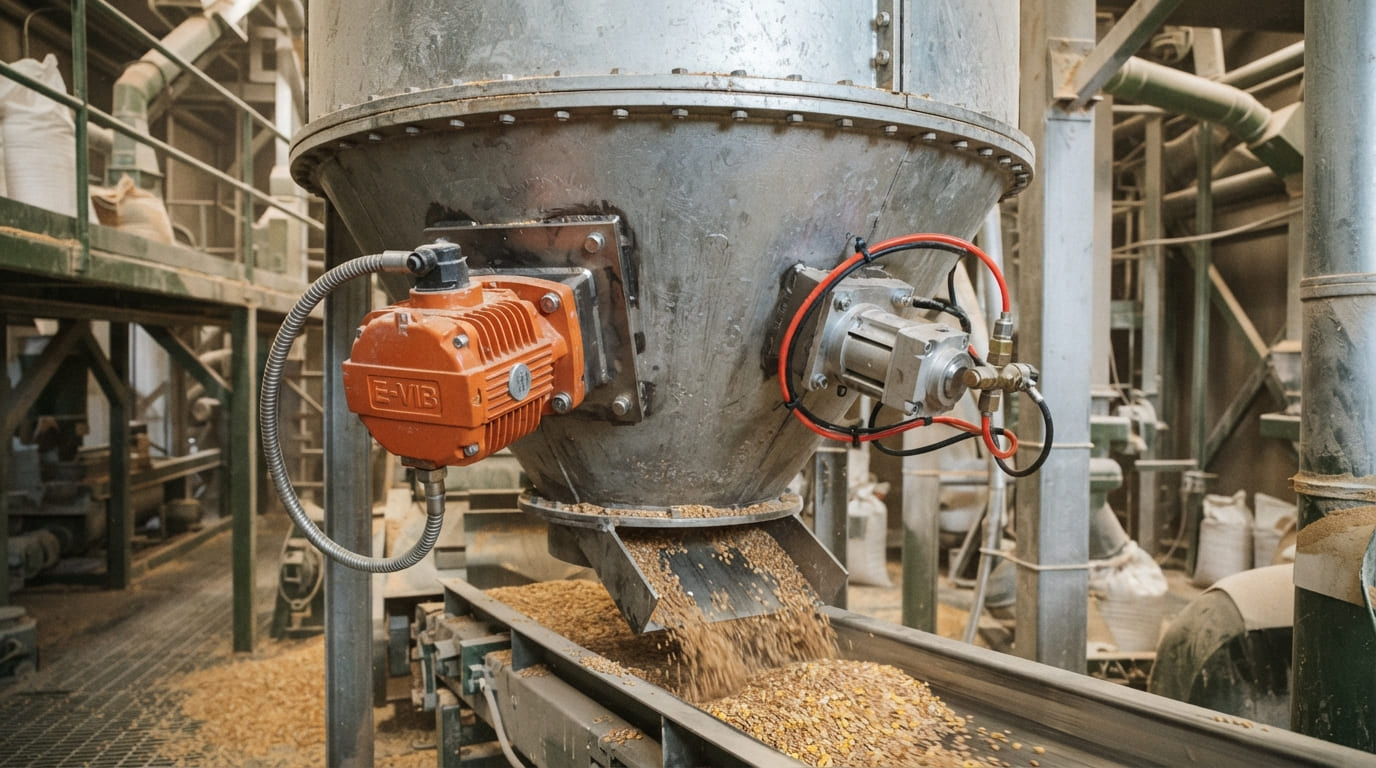

Електромеханічний та пневматичний вібратор для бункера: порівняння
Електромеханічний вібратор бункера – найпоширеніший варіант у зернопереробній та борошномельній промисловості. Підключається до стандартної мережі 220 або 380 В, не потребує компресора, легко монтується і обслуговується. Регулювання інтенсивності вібрації можливе через зміну ексцентрика або частотний перетворювач.
У каталозі “Ремікс” представлені електровібратори Venanzetti Vibrazioni – це італійський виробник, продукція якого добре зарекомендувала себе на харчових і зернових підприємствах завдяки компактному корпусу, широкому діапазону потужностей і надійній роботі в запилених умовах. Ознайомитися з асортиментом можна в розділі Майданчикові електровібратори.
Пневматичні вібратори вибирають насамперед там, де є ризик іскроутворення або підвищені вимоги до електробезпеки: млини, підприємства з переробки вибухонебезпечного пилу, зони з агресивним середовищем. Серед пневматичних рішень в асортименті “Ремікс” є поршневий вібратор FINDEVA – пристрій зі швейцарською точністю налаштування, який забезпечує потужний і регульований удар без електричного живлення. Каталог пневматичних варіантів зібраний у розділі Пневматичні вібратори майданчикові.
Зведена різниця між двома типами:
- електромеханічний – простота підключення, не потрібна пневмосистема, широкий вибір потужностей, підходить для більшості цехів;
- пневматичний – безпека у вибухонебезпечних зонах, менша чутливість до вологи й запилення, зручний там, де компресор уже є в схемі.

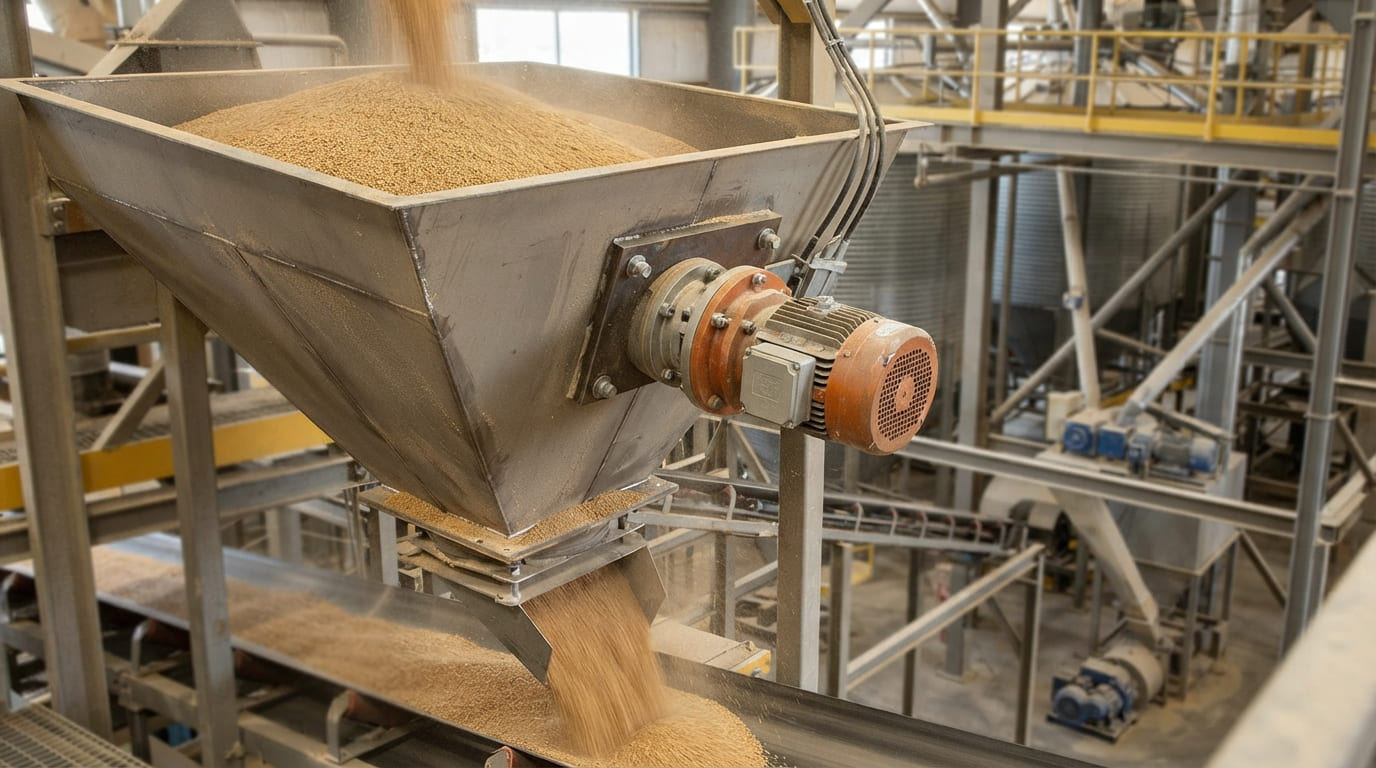

Як запобігти зависанню зерна в бункері: практичні рішення
Як запобігти зависанню зерна в бункері – питання, на яке немає єдиної відповіді, бо воно залежить від матеріалу, форми бункера і режиму роботи. Але є кілька перевірених підходів, які застосовують у комбінації.
Перше – правильне розташування вібратора. Монтаж у верхній частині бункера дає найменший ефект: вібрація гасне в товщі матеріалу і майже не доходить до горловини. Вібратор треба ставити в нижній третині, якомога ближче до зони зависання, і орієнтувати вектор вібрації перпендикулярно до стінки – тільки тоді матеріал отримує реальний імпульс.
Друге – режим роботи. Постійна вібрація з невеликою амплітудою ефективніша для попередження зависання, ніж короткі потужні сеанси. Але для деяких матеріалів краще навпаки: переривчастий режим знижує злежування і не перегріває пристрій.
Третє – температура і вологість. Часто зависання виникає не через бункер чи матеріал самі по собі, а через конденсат на холодних стінках у перехідний сезон. Тоді вібратор сам по собі не вирішить проблему – потрібно усунути причину надмірної вологи.
Четверте – контроль рівня заповнення. Якщо бункер довго стоїть переповненим, нижні шари матеріалу ущільнюються під великим тиском і зависання стає лише питанням часу. Датчики рівня, підключені до системи керування, вчасно сигналізують і не дозволяють ємності переповнюватися. Відповідне обладнання для цього завдання є в розділі Датчики рівня сипучих матеріалів.

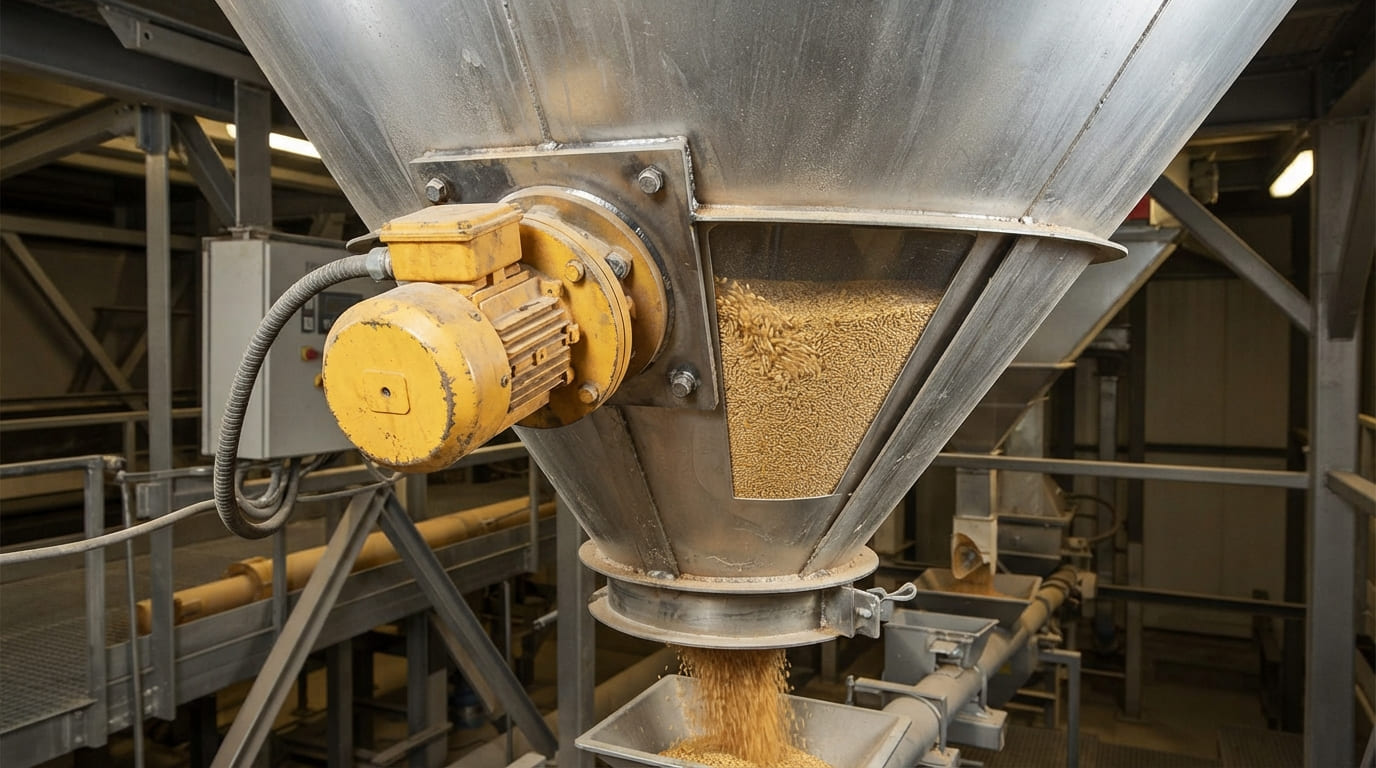

Вибір вібратора для сипучих матеріалів залежно від умов роботи
Вібратор для сипучих матеріалів підбирають за кількома критеріями, і кожен із них має значення. Поширена помилка – вибирати за принципом "найпотужніший, щоб напевно": надмірна вібрація стомлює зварні шви бункера і скорочує ресурс усієї конструкції.
На що дивитися при виборі:
- об'єм і матеріал бункера – для тонкостінної листової сталі і товстостінного залізобетонного силоса потрібні принципово різні пристрої;
- тип і фракція матеріалу – дрібне борошно і велике зерно потребують різної амплітуди і частоти коливань;
- умови середовища – температура, вологість, наявність вибухонебезпечного пилу;
- наявність пневматичної інфраструктури на об'єкті;
- режим роботи – постійний чи переривчастий, кількість годин на добу.
Практика показує, що для зернових елеваторів і складів найчастіше обирають електромеханічні вібратори середньої потужності з можливістю регулювання, а для борошномельних виробництв і замкнених приміщень – пневматику або вібратори у вибухозахищеному виконанні.
Мале підприємство «Ремікс» постачає як електромеханічні, так і пневматичні вібратори для бункерів і силосів, орієнтуючись на реальні задачі зернопереробної та суміжної галузей. Підібрати потрібний тип і модель можна за консультацією з менеджером компанії або самостійно, переглянувши відповідні розділи каталогу на сайті remix.in.ua.
Поширені питання про площадочні вібратори
Чому зерно та сипучі матеріали зависають у бункерах?
Зависання (склепіння) виникає через злипання частинок при підвищеній вологості, налипання на стінки при наявності жирів або клейких домішок, або через механічне заклинювання великих частинок. Для зерна критична вологість понад 16–18% – при такій вологості зерно злипається і утворює арки над випускним отвором.
Що таке вібраційний спонукач і як він запобігає зависанню сипучих?
Вібраційний спонукач (площадочний вібратор) створює механічні коливання стінок бункера, руйнуючи склепіння та полегшуючи рух сипучого матеріалу. Він встановлюється зовні на стінку бункера в зоні склепіння – зазвичай у нижній конічній частині. Вібратор вмикається автоматично при спрацюванні датчика зависання.
Яка різниця між електромеханічним і пневматичним вібратором для бункера?
Електромеханічний вібратор підключається до мережі 220/380В, простий у монтажі та не потребує компресора. Пневматичний вібратор живиться стиснутим повітрям, є вибухобезпечним, компактнішим та підходить для вогненебезпечних зон. Для зернових бункерів зазвичай достатньо електромеханічного варіанта.
Коли потрібен зводоруйнівник замість звичайного вібратора?
Зводоруйнівник потрібен при серйозних склепіннях у великих силосах і бункерах з матеріалами, що сильно злипаються (вологе зерно, цемент, крейда). На відміну від вібратора, зводоруйнівник механічно руйнує арки зсередини за допомогою пневматичного або механічного штока. Для невеликих бункерів з нормальним зерном достатньо площадочного вібратора.
Де купити вібратор або зводоруйнівник для бункера в Україні?
“Ремікс” пропонує майданчикові електровібратори та пневматичні вібратори для бункерів і силосів із сипучими матеріалами. Підбір за масою бункера та типом матеріалу, доставка по Україні – зверніться до менеджерів remix.in.ua.
