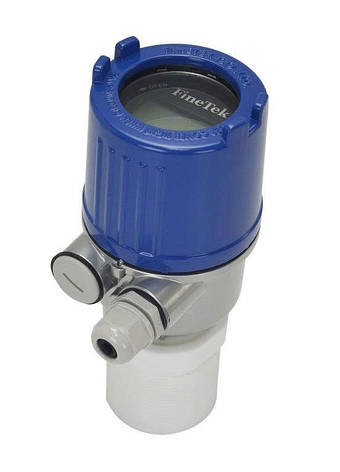

Радарні датчики рівня JFR

JFR3 FMCW

 Бесконтактное измерение, отсутствие износа.
 Измеряет как коррозионные, так и токсичные жидкости.
 На измерения не влияют удельный вес, температура, вязкость или пена
материалов.
 Пятиразрядный ЖК-дисплей с подсветкой.
 Функция отображения эхо-волны отображает форму сигнала внутри резервуара
и может использоваться для обработки фонового шума.
 Параметры измерения: единицы (м, см, мм, дюйм, фут,% и мА)
 Вариант отображения: расстояние, уровень жидкости, процентное соотношение
и ток (4 ~ 20 мА).
 Варианты языка: традиционный китайский, упрощенный китайский и английский.
 Аналоговий вихід: 4 ~ 20 мА
 Низьке енергоспоживання: макс. 480 мВт при 24 В постійного струму (2-
дротовий)
 Відповідність рівню захисту від перешкод CE (вище EFT 3000V, клас B або
вище).
 Функція корекції струмового виходу 4 мА до 20 мА.

Для рідини

Стандартний тип,

Корпус алюмінієвий IP67,

Вихід:аналоговий 4-20мА, 2-х проводний,

Живлення: 24VDC

Локальний дисплей: 5-та цифровий LCM,

Діапазон виміру: до 12м

Мертва зона 350мм

Похибка:< 2.5 m,± 5mm,> 2.5 m,± 0.2% F. S

Робочий тиск:-1~10 bar

Частота:26 GHz

Матеріал антени: PTFE

Кут проміння :16°

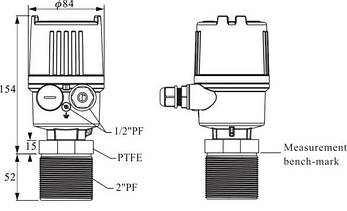

Під'єднання: 2"PF

Робоча температура:-40~80 °C

Тестування і відповідність стандартам
 Висока напруга ： IEC 60950
 Опір ізоляції ： IEC 60092-504
 Відмова джерела живлення ： IEC 60092-504
 Варіанти харчування ： IEC 60092-504
 Електричні випробування на розрив ： IEC 61000-4-4
 Випробування на поразку електричним струмом ： IEC 61000-4-5
 ДІПС напруги ： IEC 61000-4-11
 Стійкість до електростатичного розряду ： IEC 61000-4-2
 Висока / низька температура ： IEC 60068-2-38
 Ступінь захисту IP ： IEC 60529
