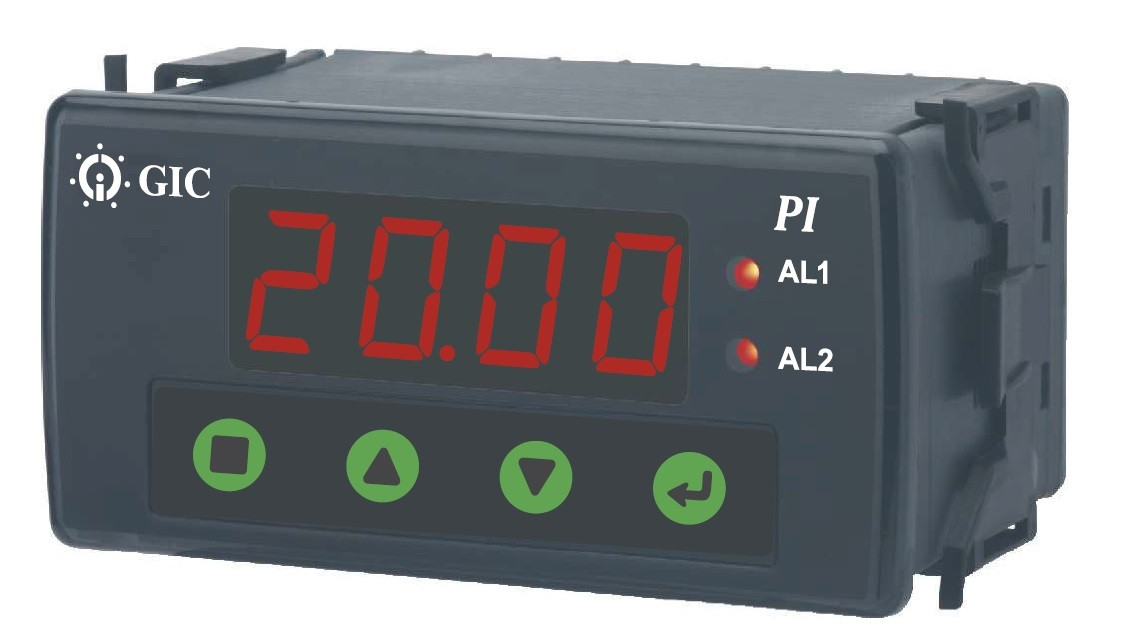

Цифровий індикатор процесу PIB-120
Індикатор процесу цифрової з аналоговими входами та входами від термопар і термоопорів
Для вимірювання та індикації масштабованою фізичної величини (рівень, температура, тиск і т. д.)
Вхід: 0-10 VDC / 4-20 mA, Термопара & RTD
Вихід Аналоговий (0-10 V / 0-5 V, 0-20 ма / 4-20 mA) & 2 реле 5A NO/3A NC для Alarm
Розмір: 96X48 мм з 7 сегментним дисплеєм. 4 цифри
Додаткове живлення: 24 VDC живлення датчиків
Живлення індикатора: 85 – 270VAC/DC
Робоча температура: 0...+50С
Cat. No. |
PIA200 |
PIT200 |
PIB110 |
PIB120 |
PIB120C |
ПАРАМЕТРИ |
|
||||
Напруга живлення |
230V AC, ± 20% |
85 - 270V AC/DC |
|||
Частота |
50/60 Hz |
||||
Датчики температури/ Входу |
Current, Voltage |
Термопара: J, K, T, R, S RTD (Pt100) (2 wire & 3 wire) |
Термопари: J, K, T, R, S RTD input (2 wire & 3 wire) Аналоговий вхід: mV, Current, Voltage |
||
Діапазон вимірювання |
Вольт : 0 to 10VDC Струм : 0 to and 20mA 4 to 20mA |
PT100 : -200 to 850 J : -200 to 750 K : -200 to 1350 T : -200 to 400 R & S : 0 to 1750 |
PT100 : -200°C до 850°C J : -200°C до 750°C K : -200°C до 1350°C T : -200°C до 400°C R & S : 0°C to 1750°C Analog Inputs: Voltage : 0 to 10VDC Current : 0 to 20mA, 4 to 20 mA mV (Linear) : - 5 to 56mV |
||
Дозвіл |
Вибір положення десяткової крапки: Струм: 1 / 0.1 / 0.01 / 0.001 Voltage: 1 / 0.1 / 0.01 / 0.001 |
J, K, T, PT-100: 1°C / 0.1°C R & S: 1°C |
J, K, T, PT-100: 1°C / 0.1°C R & S: 1°C Аналоговий вхід: 1° / 0.1° / 0.01 / 0.001 |
J, K, T, PT-100: 1° / 0.1° R & S: 1° Мітка положення десяткової крапки для аналогового входу: Voltage: 1 / 0.1 / 0.01 / 0.001 Current: 1 / 0.1 / 0.01 / 0.001 |
|
Од. вимір. темпероатуры |
N. A °C /°F (вибір) |
||||
Індикація помилок |
Обрив датчика, вихід за межі діапазону |
||||
Дисплей |
4-значний, 7-сегментний дисплей, червоний колір |
||||
Клавіатура |
4 клавіші для цифрового налаштування |
||||

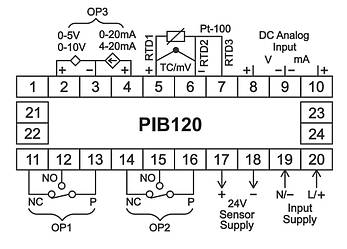

Вихід сигналу тривоги 1 |
N. A |
NO & NC 5A @ 250VAC/ 24V DC (SPDT) |
|||
Вихід сигналу тривоги 2 |
|||||
Аналоговий вихід постійного струму |
N. A |
Re-transmission : Струм: 0 to 20mA/ 4 to 20mA або Напруга : 0 to 10V/ 0 to 5V |
|||
Частота оновлення аналогового виходу |
N. A |
100 msec. |
|||
Alarm types |
N. A |
Absolute (High/Low/Band), Deviation (High/Low/Band) |
|||
Живлення датчика |
НЕМАЄ |
24 VDC |
|||
Робоча температура |
0°C до 50°C |
||||
Температура зберігання |
-20°C до 75°C |
||||
Вологість |
95% RH (без конденсату) |
||||
Вкладення |
Вогнестійкий UL94V0 |
||||

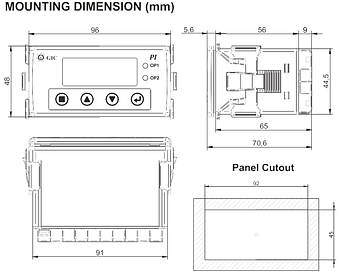

Габарити (W x H x D) (in mm) |
96 x 48 x 70.6 |
||||
Вага (без упаковки) |
64гр |
||||
Mounting |
Flush / Panel Mounting |
||||
Сертифікат |
RoHS Compliant |
||||
Виконання |
IP 20 Клеми & Корпус, IP 55 для фронтальної панелі |
Основні | |
---|---|
Країна виробник | Індія |
Колір символів | Чорний |
- Ціна: 4 636,75 ₴
- Готово до відправки
- Код: PIB-120
4 636,75 ₴
