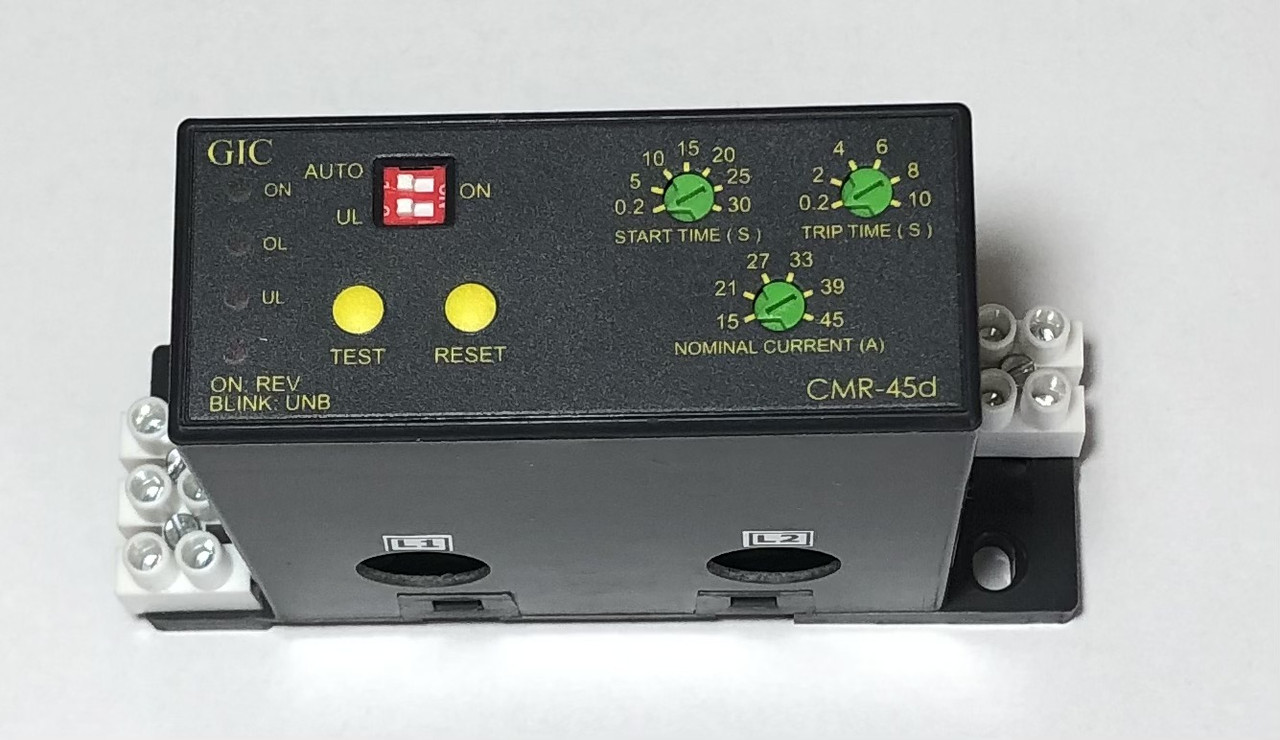

Реле контроля тока 15-45А, 17B322AA0

ТЕХНІЧНА СПЕЦИФІКАЦІЯ

Від 2 А до 5 А продукт може використовуватися із зовнішнімСТом.

Основні характеристики:

- Захист від перевантаження   /  - Вибір авто/ручного скидання

- LED-індикатори для всіх умов відмови

- Відмовлений стійкий захист

- Захист від фазового дисбалансу  / - Захист від втрати фази

- Фазовий зворотний захист

- Широкий діапазон настроювання струму (від 1 А до 45 А)

- Базовий монтаж   / - Легке встановлення

- Компактний розмір    /  - Функції тестування

Опис функцій:

Захист від недостатнього навантаження:

Захист від недостатнього навантаження забезпечується зменшенням струму. Підходить для маленьких насосів для запобігання сухому ходу, кавітації тощо.

Примітка: Мінімальний струм, необхідний для визначення недостатнього навантаження > 25% хв. номінального струму.

Фазовий дисбаланс/захист від втрати фази

Струм зворотної послідовності через фазовий дисбаланс або втрату фази може пошкодити обмотування ротора. Реле дає чудовий захист для фазового дисбалансу або втрати фази.

Фазовий зворотний захист:

Реле визначає зворотну фазу тільки під час старту. Для цієї функції тривалість запуску двигуна має бути не більш ніж 0,1 сек.

Режим скидання Авто:

У режимі Автоскидання скидання реле відбувається впродовж 3-15 хв (залежно від обраного класу) після вимкнення 3-фазної або однофазної продукції або впродовж 6 хв. після вимкнення продукції Definite trip (забороненого вимкнення).

Режим скидання Ручний:

У разі ручного скидання натисніть перемикач скидання й утримуйте його 2 сек. Скидання реле відбувається негайно

Продукт

Три фазний

Одна фазна

P1, P2, P3, P4, P5, P6, P7, P8

P9, P10, P11, P12

P13, P14, P15, P16

P17, P18, P19, P20

Характеристики живлення

Живлення

~220 до 415 В,  -20% до +15%, 50/60 Гц

~110 до 240 В,  -20% до +15%, 50/60 Гц

Макс. споживання

12ВА

5ВА

Світлодіодна індикація

Живлення вмик. (ON) / Блокування (міг)

Зелений LED ON/Зелений LED блимає

Перевантаження (OL)

OL  LED  вмик.

Знижене навантаження (UL)

UL  LED вкл.

Фаза REV.

LED вкл.  Реверс фази/миготає:  перекос  фаз (черв. LED3)

Фаза UNB/втрата

Блимає:  UNB  LED

Характеристики релейного виходу

Контакт  / навантаження

1 НЗ/НО     /   5А @ 240 VAC

Категорія використання

Номінальна напруга, V

Номінальний струм, I

120/240V

3,0/1,5А

Термін експлуатації — механічна  частина

1 х 10 * 7  операцій

Термін експлуатації — електрична частина

1 х 10 * 5  операцій

Контакт

Ag сплав

Характерні особливості

Кількість CTs

2

1

Характеристики розчіплення

Inverse Time

Definite Time

Inverse Time

Definite Time

Пам'ять

да

N.A.

да

N.A.

Клас розчеплення

10А, 10, 20 и 30

N.A.

10А, 10, 20 и 30

N.A.

Час пуску

N.A.

0,2 до 30с

0,2 до 30с

Затримка розчіплення

Згідно з класом розчіплення

0,2 до 10 с

Згідно з класом розчіплення

0,2 до 10 с

Захист зниженого навантаження

40% до 90%  (розчіплення  5с +/-1с)

50% (розчіпл. 5с +/-1с)

Захист блокування ротора

400% номін. струму

Час розчіпл.: <4с після старту

N.A.

400% номін. струму

Час розчіпл.: <4с після старту

N.A.

Захист дисбалансу струму

дисбаланс >50% і 70% навантаження (розчіплення  <5c)

N.A.

Захист втрати фази

дисбаланс >70% і 70% навантаження (розчіплення  <3c)

N.A.

Захист реверсу фаз, вимкнення

Приблизно 100 мс

N.A.

RESET –

режим скидання

авто

Клас 10 А = 3 хв  10 = 6 мин., Класс 20 = 12 мин., 30 = 15мин.

6 хв.

Клас 10 А = 3 хв  10 = 6 мин.,                               Клас 20 = 12 хв, 30 = 15 хв.

6 хв.

ручний

2сек. +/-1с

Блокування (рестарт допустимий/год)

Клас 10 А, 10 = 6,  Клас 20,30 = 4

6  репертів

Клас 10 А, 10 = 6,  Клас 20,30 = 4

6  репертів

Тимчасова скидання — RESET

120 до 400 мс

60 до 700 мс

Термінал

L1, L3. 15, 16, 18

L, N, 15, 16, 18

Загальні характеристики

Похибка налаштувань

+/-5%

Прішність повторюваності

+/-2%

Увімкнення розчеплення

800 мс +/-50 мс

Габарити

110,8 * 36,5 * 76,8

ВАГА приблизно

200 г

Виготовлення

IP 20

Робоча температура

-10 °C до +60 °C (ЗБЕРІГАННЯ — 25 °C + 70 °C)

Відносна вологість

5 до 95 % Rh

Продукт сертифікований

СЕ, RoHS
