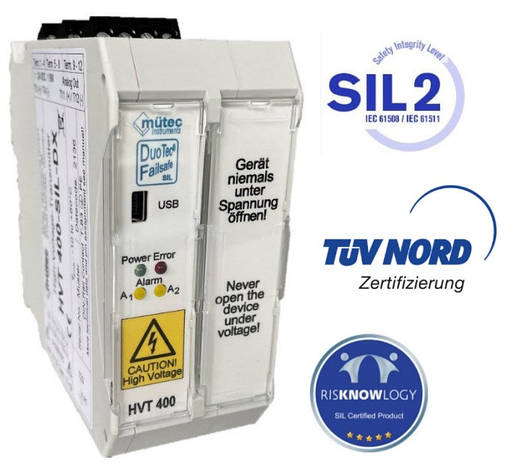

Перетворювач високої напруги HVT-400DX

Перетворювач високої напруги HVT-400DX

Перетворювач високої напруги HVT-400DX
Моніторинг напруги для ще більших вхідних напруг. Це особливо підходить для високопродуктивних силових агрегатів, силової електроніки або великих каскадних сонячних панелей. 45-мм корпус дозволяє витримувати дуже високу напругу ізоляції.
Вимірювання середньоквадратичного значення змінного струму та покращене виявлення обриву дроту.
Самоконтроль згідно IEC 61508 SIL2 у DuoTec-Failsafe технології.
Резервний вхід напруги до 1500 В постійного струму
2 реле SIL та 2 конфігурованих релейних виходу
USB-інтерфейс на передній панелі
Modbus RS485 BUS-з'єднання через роз'єм на DIN-рейці
Вхідний опір 12 МОм
Надійна гальванічна розв'язка між входом та виходом
Конфігурація входу, виходу та сигналів тривоги за допомогою програмного забезпечення MÜTEC-WINSMART

КОРОТКИЙ ОПИС
Як правило, передавач напруги використовується у додатках, в яких заходи безпеки повинні бути безпечно перемикатися залежно від певного порогу напруги (наприклад, 50 В). Це може бути, наприклад, управління доступом до автомобільного випробувального шару з високою напругою в області силових каналів > 800 В.

Вхідна напруга до 1500 В
Передавач у технології Duotec-FailSafe із самоконтролем відповідно до IEC 61508
Вимірювання діапазону: 0… Макс. 1500 В постійного струму / змінного струму
Висновок: 0/4-20 мА
2 індивідуально регульовані граничні значення
(2 реле контактні виходи)
2 Контакт естафета колективної тривоги
Індикація помилок відповідно до Namur NE 43
Тестова напруга 4,3 кВ змінного струму, робоча напруга 1500 В змінного струму/постійний струм за допомогою перенапруги категорія II, рівень забруднення 1, IEC 610101
Гальванічний розділений між допоміжною енергією, входом та виходом (розподіл 3 порти)
Rs 485 інтерфейс Modbus
USB 2.0 Інтерфейс
Конфігурація: онлайн від програмного забезпечення Mütec-Winsmart
Допоміжна енергія: 24 ст.
