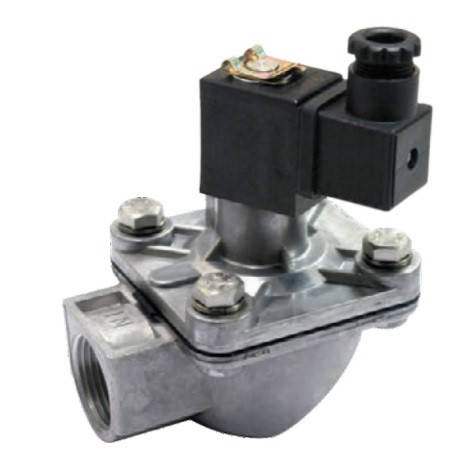

Клапан 2W160-15P

Клапан BRD26SC7 "НЗ", 1PT",

Робочий тиск 0,3 -8,6 Бар

Робоча температура -20С – +85С

Корпус – сплав алюмінію

Котушка  =24VDC

Пропускна здатність Kv (м³/год)  19,78

IP65

Принцип роботи

Мембранний клапан використовується спеціально для систем пилозбірників та промислових фільтрів. Клапан складається з двох повітряних камер, розділених частиною мембрани. Дві камери з'єднуються повітроводом (діаметр повітроводу менший, ніж отвір регулюючого клапана). Коли отвір відкривається, повітря з верхньої камери виходить швидше, ніж швидкість повітря, що надходить через повітропровід. Тиск повітря верхньої камери значно знижується, верхній тиск нижньої камери піднімає мембрану і відкриває великий канал входу повітря в нижню камеру. Такий раптовий вибух повітря використовується для продування тканинних фільтрів для того, щоб струсити пил, що зібрався, на рукавних фільтрах. Коли отвір закрито, тиск у двох камерах вирівнюється і мембрана під дією пружини повертається на початкове місце.

Характеристики

§  Швидка дія, великий потік, ефективне очищення тканинного фільтра.

§  Низька витрата повітря

§  Сумісний з програмованим послідовним контролером.

§  Легке налаштування регулювання часу імпульсів та тривалості.

Застосування

Використовується на рукавних фільтрах, патронних фільтрах, керамічних фільтрах, фільтрах із пористого металу.
