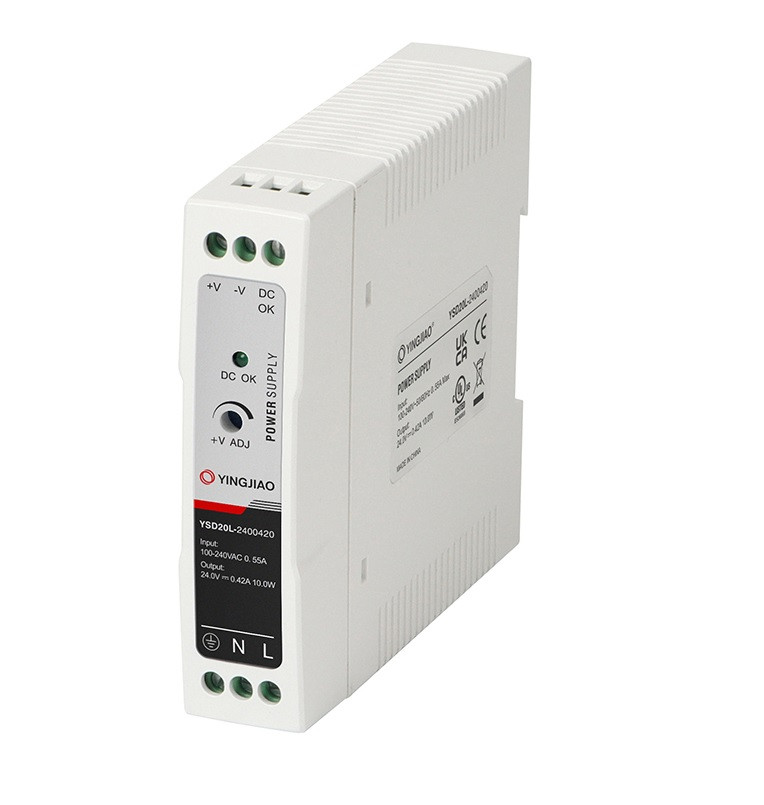

Блок живлення YSD20L-20W

Блок живлення YSD20L-20W

Основні характеристики та особливості

Універсальний діапазон вхідного змінного струму
Клас 2/ LPS
Вбудований активний сигнал DC OK
Регульована вихідна напруга постійного струму
Встановлюється на DIN-рейку TS-35/7.5 або 15
100% випробування на відмову при повному навантаженні

ВХІД

ДІАПАЗОН НАПРУГИ:              90-264 В змінного струму/127-370 В постійного струму
ДІАПАЗОН ЧАСТОТИ:              47~ 63 Гц
ПУСКОВИЙ СТРУМ:                 35 А/115 В змінного струму холодний старт & 70 А/230 В змінного струму                                                                  холодний старт
ЗМІННИЙ СТРУМ:                     0,33 А/115 В  змінного струму
                                                    0,21 А/230 В  змінного струму
СТРУМ ВИТОКУ:                        <1 мА/240 В  змінного струму
ЕФЕКТИВНІСТЬ:         76% YSD20L-0503000
                                      80% YSD20L-1201670
                                      81% YSD20L-1501340
                                      84% YSD20L-2401000

ВИХІД

ПУЛЬСАЦІЇ ТА ШУМ: 80 мВп-п    YSD20L-0503000
                                  120 мВп-п    YSD20L-1201670
                                  120 мВп-п    YSD20L-1501340
                                  150 мВп-п    YSD20L-2401000

ДІАПАЗОН РЕГУЛЮВАННЯ НАПРУГИ: 4,75~5,5 В       YSD20L-0503000
                                                                 10,8 ~ 13,2В      YSD20L-1201670
                                                                 13,5 ~ 16,5 В     YSD20L-1501340
                                                                 21,6 ~ 26,4 В     YSD20L-2401000

ДОПУСТИМА НАПРУГА:   ±2,0%
ЛІНІЙНЕ РЕГУЛЮВАННЯ: ±1,0%

РЕГУЛЮВАННЯ НАВАНТАЖЕННЯ: ±5,0%

НАЛАШТУВАННЯ, ЧАС НАРОСТАННЯ: 500 мс, 30 мс/230 В змінного струму при повному навантаженні
1 струму при повному навантаженні

ЧАС УТРИМАННЯ: 50 мс/230 В змінного струму при повному навантаженні


ЗАХИСТ

ПЕРЕВАНТАЖЕННЯ 105%-150% Номінальної вихідної потужності
Тип захисту: Відновлюється автоматично після усунення несправності

ПЕРЕНАПРУГА:    5 В:   5,75~ 6,75 В
                             12 В:  13,8 ~ 16,2 В
                             15 В:  17,25 ~ 20,25 В
                             24 В:   27,6 ~ 32,4 В
Тип захисту: Вимкнення вихідної напруги, повторне включення для відновлення

НАВКОЛИШНЕ СЕРЕДОВИЩЕ
РОБОЧА ТЕМПЕРАТУРА:  від -20 ℃ до 70 ℃
ТЕМПЕРАТУРА ЗБЕРІГАННЯ: від -40 ℃ до 85 ℃
ВОЛОГІСТЬ ЗБЕРІГАННЯ:     10% ~ 95% ВІДНОСНОЇ ВОЛОГИ
РОБОЧА ВОЛОГІСТЬ: 20% ~ 90% ВІДНОСНОЇ ВОЛОГИ без конденсації

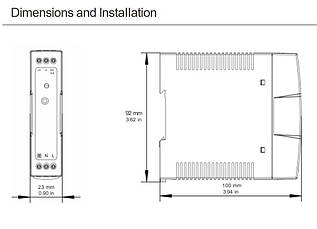

ГАБАРИТИ / ВАГА

Довжина:   23 мм
ширина:   100 мм
висота:       92 мм
вага:           150 г
