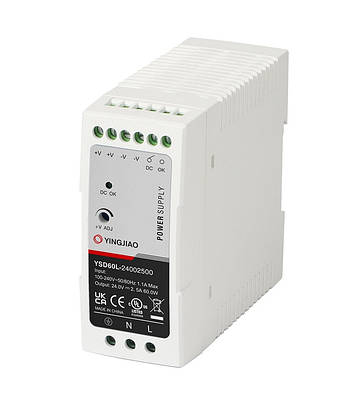

Блок живлення YSD60L-60W

Блок живлення YSD60L-60W

Основні характеристики та особливості

Універсальний діапазон вхідного змінного струму
Клас 2/ LPS
Вбудований активний сигнал DC OK
Регульована вихідна напруга постійного струму
Встановлюється на DIN-рейку TS-35/7.5 або 15
100% випробування на відмову при повному навантаженні

ВХІД

ДІАПАЗОН НАПРУГИ:              90-264 В змінного струму/127-370 В постійного струму
ДІАПАЗОН ЧАСТОТИ:              47~ 63 Гц
ПУСКОВИЙ СТРУМ:                 30 А/115 В змінного струму холодний старт & 60 А/230 В змінного струму                                                                  холодний старт
ЗМІННИЙ СТРУМ:                     1,80 А/115 В  змінного струму
                                                    1,00 А/230 В  змінного струму
СТРУМ ВИТОКУ:                        <1 мА/240 В  змінного струму
ЕФЕКТИВНІСТЬ:         78% YSD60L-05010000
                                      86% YSD60L-12005000
                                      88% YSD60L-24002500
                                      78% YSD60L-48001250

ВИХІД

ПУЛЬСАЦІЇ ТА ШУМ: 80 мВп-п    YSD60L-05010000
                                  120 мВп-п     YSD60L-12005000
                                  150 мВп-п    YSD60L-24002500
                                  200 мВп-п    YSD60L-48001250

ДІАПАЗОН РЕГУЛЮВАННЯ НАПРУГИ:

                                             5~ 6V YSD60L-05010000

                                          12~15V YSD60L-12005000

                                          24~30V YSD60L-24002500

                                         48~ 56V YSD60L-48001250

ДОПУСТИМА НАПРУГА:   ±2,0%
ЛІНІЙНЕ РЕГУЛЮВАННЯ: ±1,0%

РЕГУЛЮВАННЯ НАВАНТАЖЕННЯ: ±5,0%

НАЛАШТУВАННЯ, ЧАС НАРОСТАННЯ: 500 мс, 30 мс/230 В змінного струму при повному навантаженні                                                                                 500 мс, 30 мс/115 В  струму при повному навантаженні

ЧАС УТРИМАННЯ: 50 мс/230 В змінного струму при повному навантаженні

                                  20 мс/115 В змінного струму при повному навантаженні

ЗАХИСТ

ПЕРЕВАНТАЖЕННЯ 105%-150% Номінальної вихідної потужності
Тип захисту: Відновлюється автоматично після усунення несправності

ПЕРЕНАПРУГА:   5V:6.25~ 7.25V

                            12V:15.6 ~ 18V

                            24V:31.2 ~ 36V

                            48V:57.6 ~64.8V
Тип захисту: Вимкнення вихідної напруги, повторне включення для відновлення

НАВКОЛИШНЕ СЕРЕДОВИЩЕ
РОБОЧА ТЕМПЕРАТУРА:  від -20 ℃ до 70 ℃
ТЕМПЕРАТУРА ЗБЕРІГАННЯ: від -40 ℃ до 85 ℃
ВОЛОГІСТЬ ЗБЕРІГАННЯ:     10% ~ 95% ВІДНОСНОЇ ВОЛОГИ
РОБОЧА ВОЛОГІСТЬ: 20% ~ 90% ВІДНОСНОЇ ВОЛОГИ без конденсації

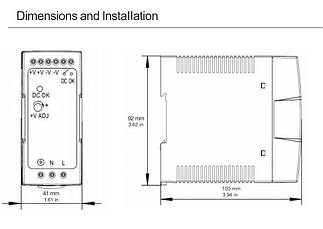

ГАБАРИТИ / ВАГА

Довжина:   41 мм
ширина:   100 мм
висота:       92 мм
вага:           280 г
