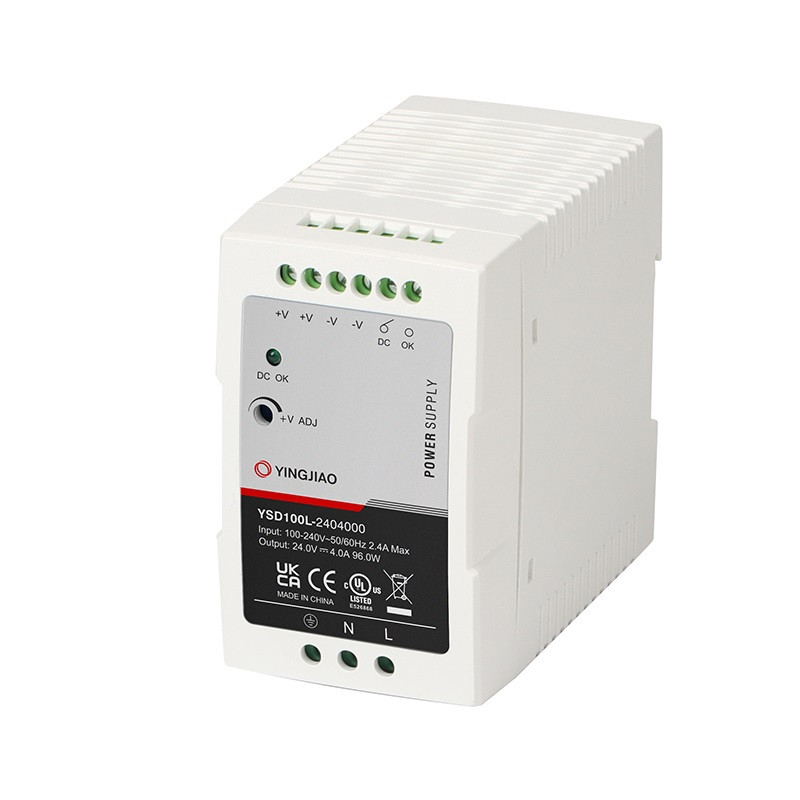

Блок живлення YSD100L-100W

Блок живлення YSD100L-100W

Основні характеристики та особливості

Універсальний діапазон вхідного змінного струму
Клас 2/ LPS
Вбудований активний сигнал DC OK
Регульована вихідна напруга постійного струму
Встановлюється на DIN-рейку TS-35/7.5 або 15
100% випробування на відмову при повному навантаженні

ВХІД

ДІАПАЗОН НАПРУГИ:              90-264 В змінного струму/127-370 В постійного струму
ДІАПАЗОН ЧАСТОТИ:              47~ 63 Гц
ПУСКОВИЙ СТРУМ:                 30 А/115 В змінного струму холодний старт & 60 А/230 В змінного струму                                                                  холодний старт
ЗМІННИЙ СТРУМ:                     1,30 А/115 В  змінного струму
                                                    0,80 А/230 В  змінного струму
СТРУМ ВИТОКУ:                        <1 мА/240 В  змінного струму

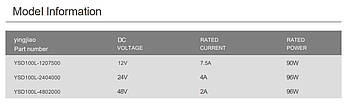

ЕФЕКТИВНІСТЬ:         83% YSD100L-1207500
                                      86% YSD100L-2404000
                                      87% YSD100L-4802000


ВИХІД

ПУЛЬСАЦІЇ ТА ШУМ: 120 мВ p-p    YSD100L-1207500
                                    150 мВ p-p    YSD100L-2404000
                                    200 мВ p-p    YSD100L-4802000

ДІАПАЗОН РЕГУЛЮВАННЯ НАПРУГИ:

                                          12~15V: YSD100L-1207500

                                          24~30V:  YSD100L-2404000

                                         48~ 56V:  YSD100L-4802000

ДОПУСТИМА НАПРУГА:   ±2,0%
ЛІНІЙНЕ РЕГУЛЮВАННЯ: ±1,0%

РЕГУЛЮВАННЯ НАВАНТАЖЕННЯ: ±5,0%

НАЛАШТУВАННЯ, ЧАС НАРОСТАННЯ: 3000 мс, 50 мс/230 В змінного струму при повному навантаженні                                                                                3000 мс, 50 мс/115 В  струму при повному навантаженні

ЧАС УТРИМАННЯ: 50 мс/230 В змінного струму при повному навантаженні

                                  20 мс/115 В змінного струму при повному навантаженні

ЗАХИСТ

ПЕРЕВАНТАЖЕННЯ 105%-150% Номінальної вихідної потужності
Тип захисту: Відновлюється автоматично після усунення несправності

ПЕРЕНАПРУГА:              12V:15.6 ~ 18V

                                          24V:31.2 ~ 36V

                                          48V:57.6 ~64.8V

Тип захисту: Вимкнення вихідної напруги, повторне включення для відновлення

НАВКОЛИШНЕ СЕРЕДОВИЩЕ
РОБОЧА ТЕМПЕРАТУРА:  від -20 ℃ до 70 ℃
ТЕМПЕРАТУРА ЗБЕРІГАННЯ: від -40 ℃ до 85 ℃
ВОЛОГІСТЬ ЗБЕРІГАННЯ:     10% ~ 95% ВІДНОСНОЇ ВОЛОГИ
РОБОЧА ВОЛОГІСТЬ: 20% ~ 90% ВІДНОСНОЇ ВОЛОГИ без конденсації

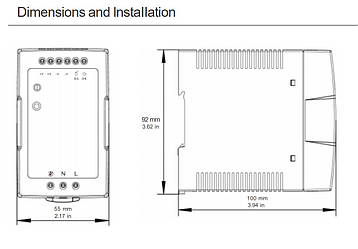

ГАБАРИТИ / ВАГА

Довжина:   55 мм
ширина:   100 мм
висота:       92 мм
вага:           400 г
