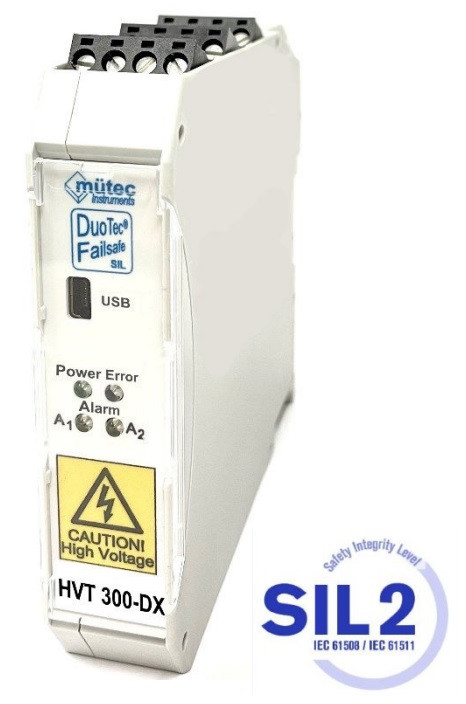

Перетворювач високої напруги HVT300-DX

Перетворювач високої напруги HVT-300DX

Як правило, цей високовольтний перетворювач використовується в додатках, в яких захисні заходи, такі як двері або капоти, повинні бути безпечно переключені залежно від певного порогу напруги (наприклад, 50 В). напр. для контролю доступу до автомобільного випробувального стенду. Навіть майбутнє напруги трансмісії >800 можна безпечно використовувати.
Самоконтроль згідно IEC 61508 SIL2 в DuoTec-Failsafe Технології, резервний вхід напруги до 1000 В постійного струму
(додатково 230 В змінного струму або 100 В постійного струму)
2 реле SIL та 2 конфігурованих релейних виходу, USB-інтерфейс на передній панелі, Modbus RS485 BUS-з'єднання через роз'єм на DIN-рейці
Вхідний опір 12 МОм
Надійна гальванічна розв'язка між входом та виходом
Конфігурація входу, виходу та сигналів тривоги за допомогою програмного забезпечення MÜTEC-WINSMART

ОПИС:

Вхідна напруга до 1000 В
Передавач у технології Duotec-FailSafe із самоконтролем відповідно до IEC 61508
Вимірювання діапазону: 0… Макс. 1000 У пост
Висновок: 0/4-20 мА
2 індивідуально регульовані граничні значення
(2 реле контактні виходи)
2 Контакт естафета колективної тривоги
Індикація помилок відповідно до Namur NE 43
Тестова напруга 4,3 кВ змінного струму, робоча напруга 1000 В змінного струму/постійний струм за допомогою перенапруги категорія II, рівень забруднення 1, IEC 61010-1
Гальванічний розділений між допоміжною енергією, входом та виходом (розподіл 3 порти)
Rs 485 інтерфейс Modbus
USB 2.0 Інтерфейс
Допоміжна енергія: 24 В
