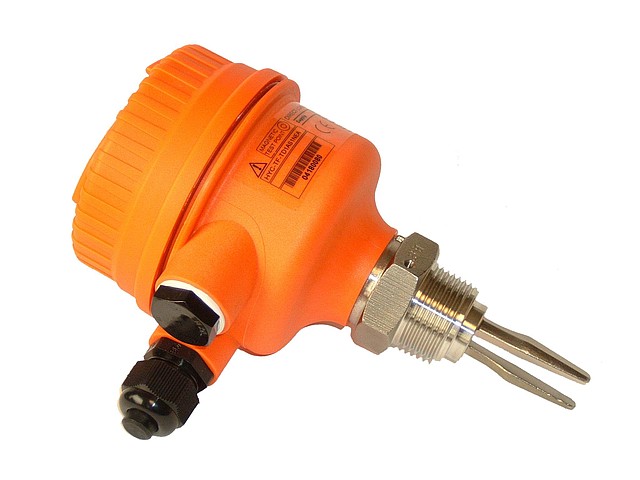

Вибродатчик для рідиниТF

Вібраційний датчик рівня працює за допомогою двох п'єзоелектричних елементів, вбудованих всередині трубки.

Конструкція:

Корпус: склоподібний поліамід (GFN) PA66 30% GF (2 x M20 або 1/2» NPT вхід кабелю).

Алюмінієвий сплав ASTM B26 356-T6 (2 x M20 або 3/4» NPT вхід кабелю).

Різьбове з'єднання: R 3/4", 1"BSPT, G 3/4 і 1BSPP, 3/4", 1"NPT

Гігієнічне з'єднання: SMS, BSPP, DIN 11851

Фланець ANSI B 16.5 ,(1,5 або більше) і BS4504 (DN40 або більше)

Довжина: макс. доступна довжина 3 м

Покриття корпусу: покриття ECTFE/ PFA полімер. Макс. довжина 1 м.

Ручне полірування (краще, ніж 0,8 um) відповідно до EHEDG і 3A.

Умови роботи:

Температура wet side: -40С +150С

Температура навколишнього середовища: від -40С до +80С

Тиск wet side: від 0,25 Бар г до 100 Бар г при 50С

Щільність рідини: від 0,6 до 2,0

В'язкість: від 0,2 до 10,000 csp

Точка переходу: (вода) 13мм від кінця (вертикального) 13 мм від крайки (горизонтальний) вилки.

Гістерезис (вода) +/- 1 мм норма

Затримка включення: користувач вибирає 0,3; 1,0; 3,0; 10,0 Та 30,0 сек.

Від сухого до вологого / від вологого до сухого

Ел. вихід:

DLS (пуск при повному навантаженні) 2 дроти 24 до 264В змінного струму 50/60Гц 24 до 60 В постійного струму

PNP прямий інтерфейс до PLC 3 проводу 24 до 60 В постійного струму

SPCO (одинарний релейний контакт) 5А

Іскробезпечний (IS) NAMUR DIN 19234 IEC 60947-5-6

Схвалено:

Директива EMC: EN61236 емісія класу Ст.

Директива LV: EN61010-1 ступінь забруднення 2, категорія ІІ (264В макс.)

Ступінь забруднення 2, категорія ІІІ (150В макс.)

Зона небезпеки: ATEX 1G D ЕЕхіа ІІС Т5

ATEX 1G D ЕЕхіа ІІС Т5

FM вибухонебезпечний (XP) іскробезпечний (IS)
